概 述

化学加药装置，适用于火力发电厂及石油、化工领域中，向各种系统中注入化学药液的成套装置。按其工作性质，可分为炉水化学加药，给水加药、废水加药、循环水加药、凝结水及水预处理加药，或类似于上述工况的系统。结  构

化学加药装置由计量泵、溶液箱、计量箱、管道输送泵、管系、阀门、液位电极、缓冲器、过滤器、搅拌器、控制柜、低压动力盘等零部件组成，并集中于一个公共底座上，构成-独立的单元体，具有占地面积小、操作方便等优点。

加药装置加药量的大小由计量泵来实现，计量泵需输出的流量和压力等参数，可根据工艺流程的需求选取。溶液箱的容积可从0.2-20m°范围内选配。

加药装置加药量的调节，可分为手动控制、遥控控制、自动控制或通过计算机进行程序控制。

◎磷酸盐加药装置

通过计量泵，定量地向炉汽包内注入磷酸盐溶液以使水中维持一定量的磷酸根，完成炉水的磷酸盐处理或协调磷酸盐处理，以防止水垢的形成，同时也可以起到防止碱性腐蚀的作用。

◎氨加药装置

给水或循环水中加入氨和氢化胺，使其给水或循环维持在一定的PH范围内，综合水中的酸性物质，以缓解酸性物质对热力系统的酸性腐蚀，同时也可以有效地降低热力系统中的含铁量和含铜量。

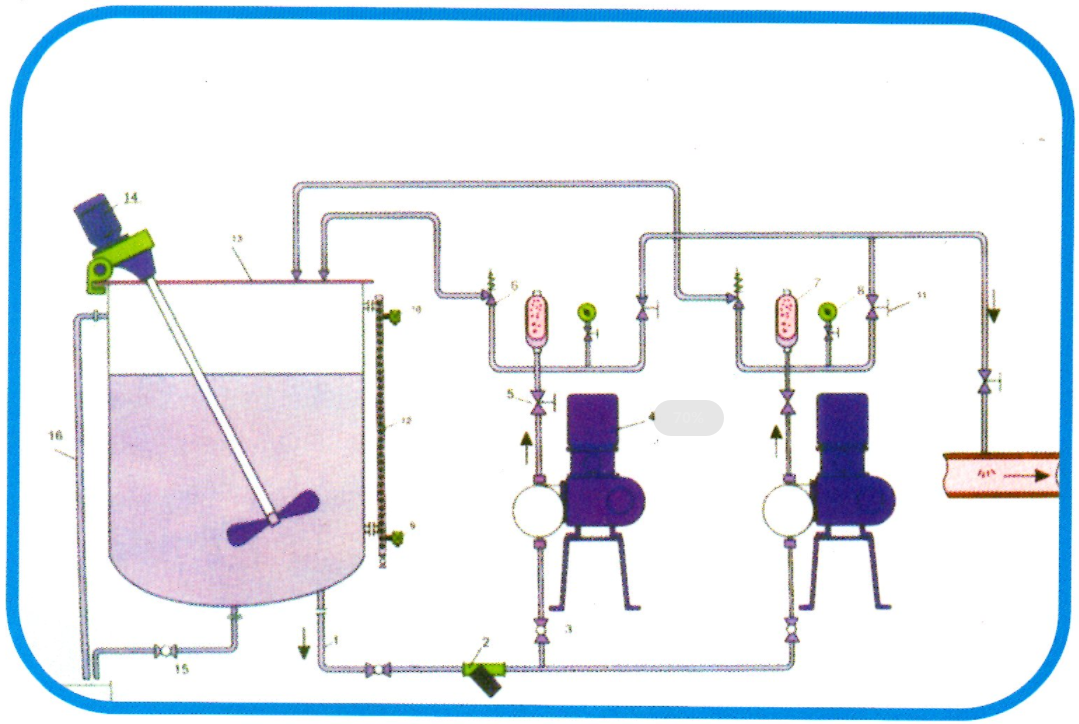

1.溶液箱出口管

2.Y型过滤器

3.泵进口阀

4.计量泵

5.止回阀

6.安全阀

7.预压式空气室

8.压力表

9.低液位开关

10.高液位开关

11.泵出口阀

12.磁性液位计

13.溶液箱

14.搅拌器

15.排污管

16.溢流管

◎联氨加药装置

将工业水和联氨溶液，用计量泵加至给水泵进口，除氧器出口或除氧器贮水箱中，除去给水中的溶解氧，以防止水系统中出现的氧腐蚀，同时也可以防止锅内铁垢和铜垢的生成。

◎加酸（碱）计量装置

用于离子交换的再生系统，对酸、碱药液进行计量。箱内药液可采用空气搅拌或水力搅拌装置混合。

适用范围：硫酸、盐酸、次氯酸、氯化钠、碱液。

◎凝聚剂加药装置

用于水预处理中混凝和助凝系统。计量泵定量得将混凝剂和助剂加入沉淀池中，完成原水的沉淀处理。

适用范围：硫酸铝、明矾、铝酸钠、氨丙烯酸、聚丙烯酰胺。

◎镀膜装置

用于将硫酸亚铁溶液注入凝汽器铜管内，使铜管内壁生成一层含有铁化合物的保护膜，以提高冷却水对铜管的冲击腐蚀，脱锌腐蚀和应力腐蚀能力。

本装置可在凝汽器停运时进行一次造膜，同时也可在凝汽器运行时进行连续造膜。
